Tasmissione in diretta di un evento locale
Il sistema ATV analogico e' stato realizzato per raggiungere l'accesso a internet , non essendo
disponibile nel luogo dell'evento.Si e' scelto l'analogico perche' in digitale ( MIKROTIK )
richiedeva piu' tempo e l'evento era alle porte.
La trasmissione ha permesso agli italiani locali all'estero , di seguire , in streaming , l'evento in tempo reale.
Cio e' stato possibile grazie ad un server pubblico che mette a disposizione una tv sulla rete
internet , accessibile a tutti gli utenti della rete come client .

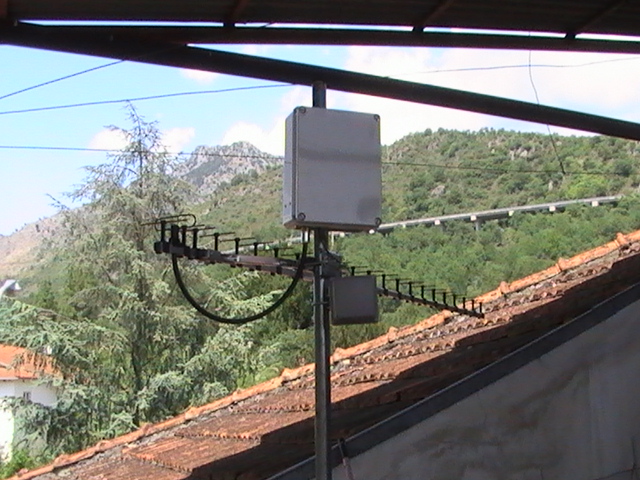

Box ripetitore - Il ripetitore lo si porta in quota solo all'occorrenza

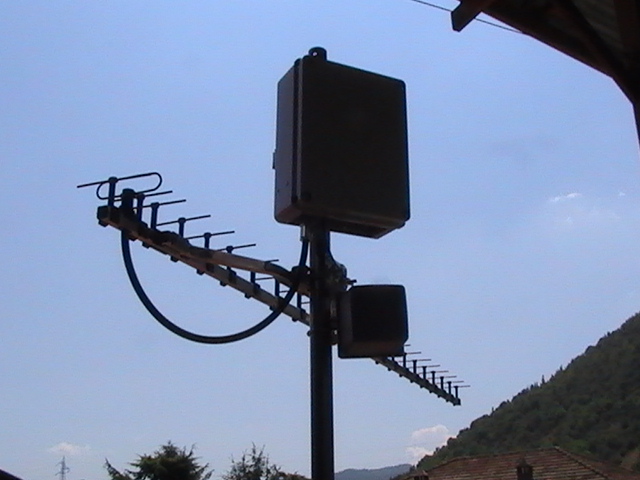

Box ripetitore - In alto il box con all'intero RX 2,4 Ghz e TX 1.2 Ghz
La direttiva YAGI e' per i 1200 , 23 elementi per ATV
Il pannellino in basso per i 2400

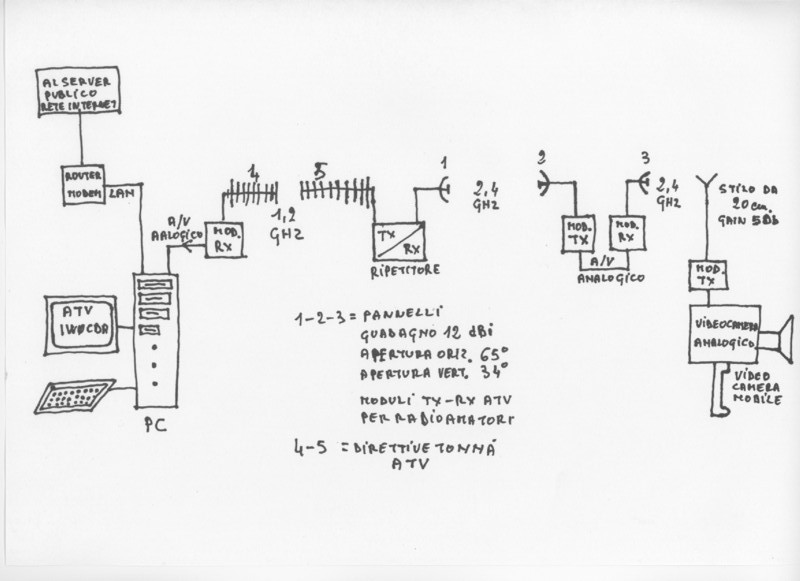

Schema a blocchi
Il modulo rx 3 e' posizionato nel luogo dove opera la videocamera mobile.
Tramite cavo trasferisce l'audio ed il video al modulo tx 2 che trasmette verso
il ripetitore.Dal ripetitore il segnale viene trasferito al modulo rx 4 che a sua volta ,
tramite cavo , trasferisce il segnale nel PC dove e' installata una scheda per ATV e
trasferisce audio e video sul server pubblico dove tutti gli utenti della rete internet
si possono collegare come client.
Il tutto e' gestito dal PC locale dove il server pubblico mette a disposizione
uno studio virtuale , o regia , audio-video.
In futuro saranno usate le schede della MIKROTIK anziche' i moduli ATV analogici.
