Video sorveglianza

Lo scopo di questo mio piccolo progetto e' di recuperare 4 telecamere Wireless a 1,2 Ghz  economiche,

acqustate in blocco.Nel provare le telecamere sul bancodi lavoro , mi sono accorto che trasmettono tutte

sulla stessa frequenza ,e non essendo possibile un sistema a cambio canale ho pensato di commutare l'alimentazione.

Per semplificare il circuito di commutazione , delle telecamere , ho sfruttato il potenziale della pic 16f84.

Ho scritto un programmino in basic  per una commutazione sia manuale che ciclica.

Per la ricezione video ho usato un ricevitore abbinato alla telecamera con sintonia continua a PLL.

E' possibile usare anche un ricevitore analogico sat , anche se poco reperibile ,avendo l'ingresso

da 950 Mhz a poco piu di 2 Ghz . Non e' stato incluso lo schema dei vari alimentatori perche' se ne

travano di tutti i gusti .La commutazione di ogni telecamera funziona nel seguente modo.Dando

alimentazione la pic esegue il programma e si posiziona sulla telecamera TLC1 in modo manuale. Al

primo impulso spegne TLC1 e accende TLC2 , al secondo impulso spegne TLC2 e accnde TLC3 ,

al terzo impulso spegne TLC3  e accende TLC4. Al quarto impulso spegne TLC4 e riaccende TLC1.

A questo punto il programma attiva automaticamente la funzione ciclica e non c'e' piu bisogno di

premere il pulsante manuale.TLC1 resta accesa per 15 secondo , passati 15 secondi si spegne TLC1

e si accende TLC2 per 15 secondi ,  quindi spegne TLC2 e si accende TLC3 15secondi , poi

spegne TLC3 e accende TLC4 sempre per 15 secondi.Per ritornare al comando manuale basta

premere il pulsante in qualsiasi momento, si riaccende TLC1 e si puo proseguire in modo manuale .

Arrivato a TLC4 in modo manuale e non si vuole attivate il modo ciclico , si procede in questo

          modo . Nel passaggio da TLC4 a TLC1 anziche ' premere il pulsante in modo normale , lo si tiene premuto

per 1 secondo ,  in questo modo la funzione ciclica non si attiva e si procede in modo manuale.

Il ricevitore ha lo scopo , tramite un radiocomando , di azionare le telecamere a distanza e

vedere a video in qualsiasi punto dell'abitazione su qualsiasi TV .Importante

abbinare ad ogni TV un ricevitore atto a captare il segnale proveniente dalla telecamera

attiva . Usando il radiocomando il funzionameto e' uguale  al pulsante manuale.

Il radiocomando e' lo stesso usato per il RADIOCOMANDO PER ROTORE.

Nel file zippato , CICLICO.ZIP , c'e' il file compilato ciclico.Hex da caricare

alla pic 16f84.

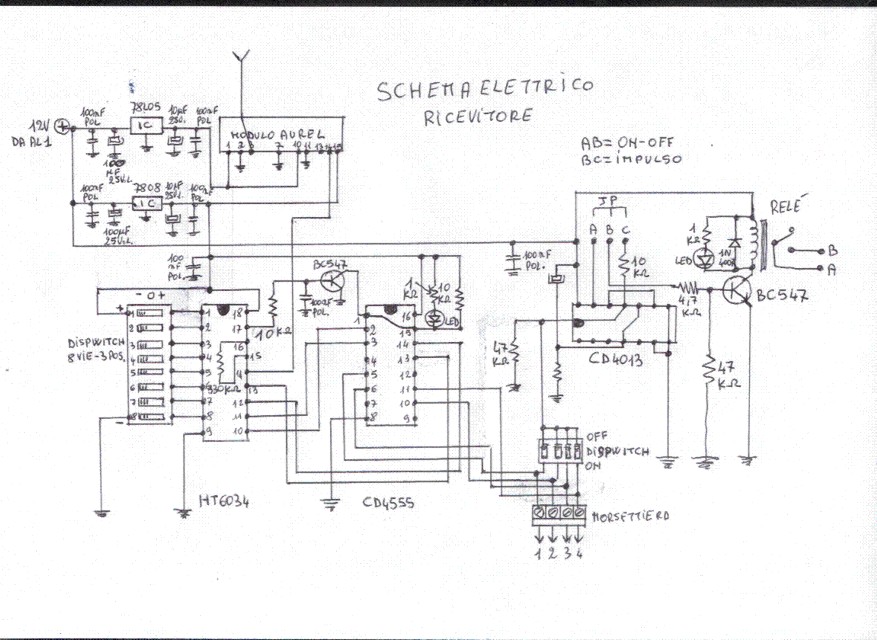

Ricevitore a comando a distanza . E' stato riprogettato per adattarlo alle mie esigenze.Lo DISPWITCH e

la MORSETTIERA in basso a destra,  e ' per altri usi .Il CD4013 e' un FLIP-FLOP . Con ponticello tra

B-C il rele' funziona ad impulsi , con ponticello tra A-B al primo impulso il rele' si eccita , al secondo

impulso si diseccita.In questo caso si usa il ponticello B-C.

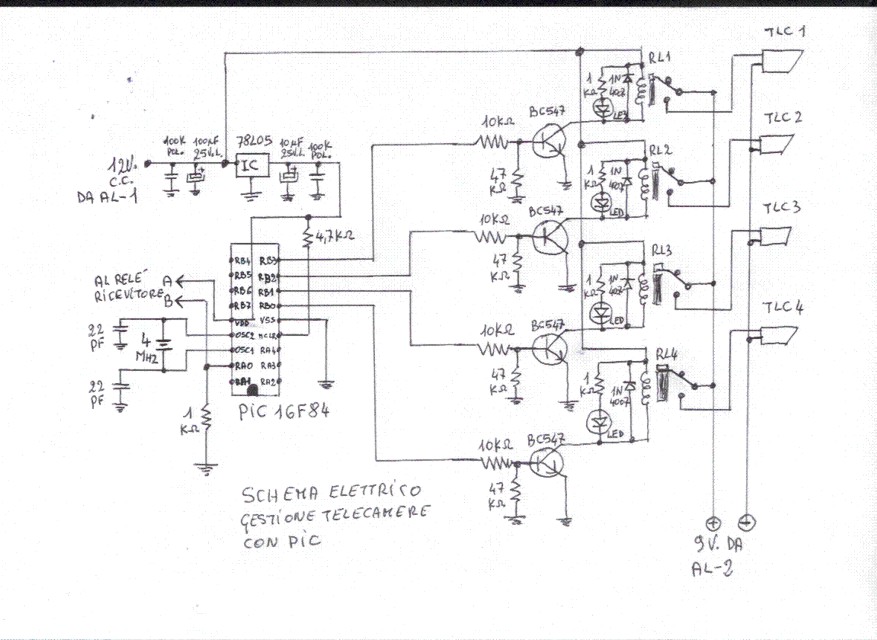

Scheda PIC .Lo schema e' chiaro e non ha bisogno di commenti . Importante , perche' funzioni ,

caricare il programma alla 16f84 .

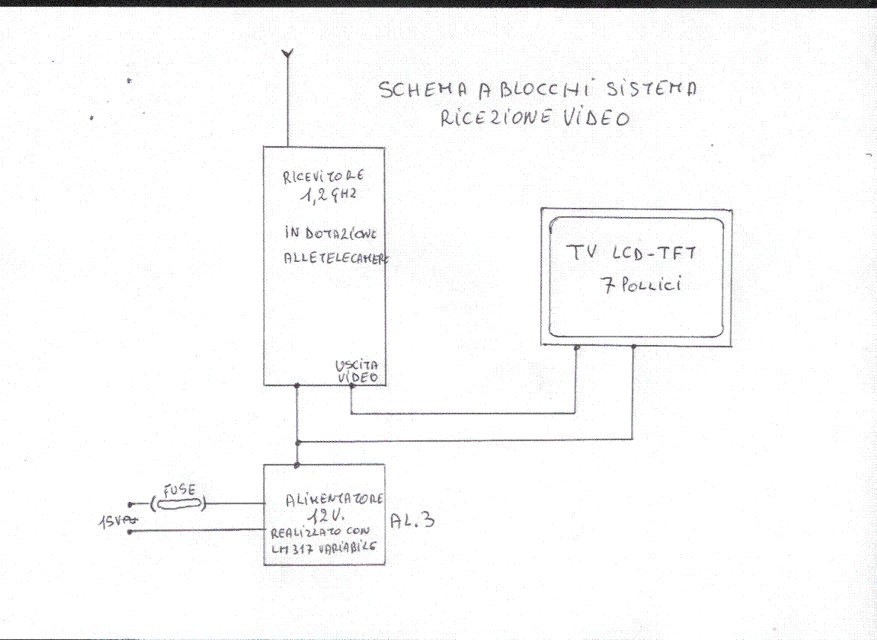

L'uscita video del ricevitore va all'ingresso video della TV . L'uscita video non e' visibile

su un normale canale TV , ma in AV1 -AV2 ecc.

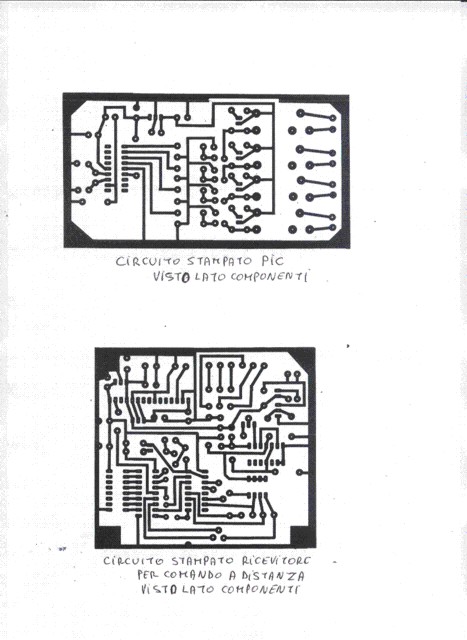

Circuiti stamapati non in scala 1:1 , circuito visto lato componenti.

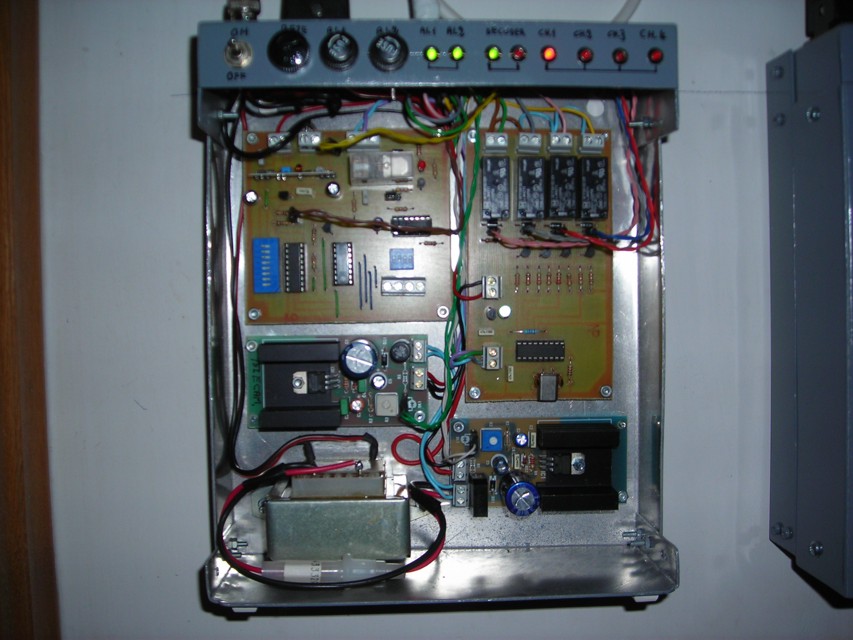

Schede assemblate all'interno box , e funzionante . A sinistra , in alto , il ricevitore per il comando

a distanza con il radiocomando.

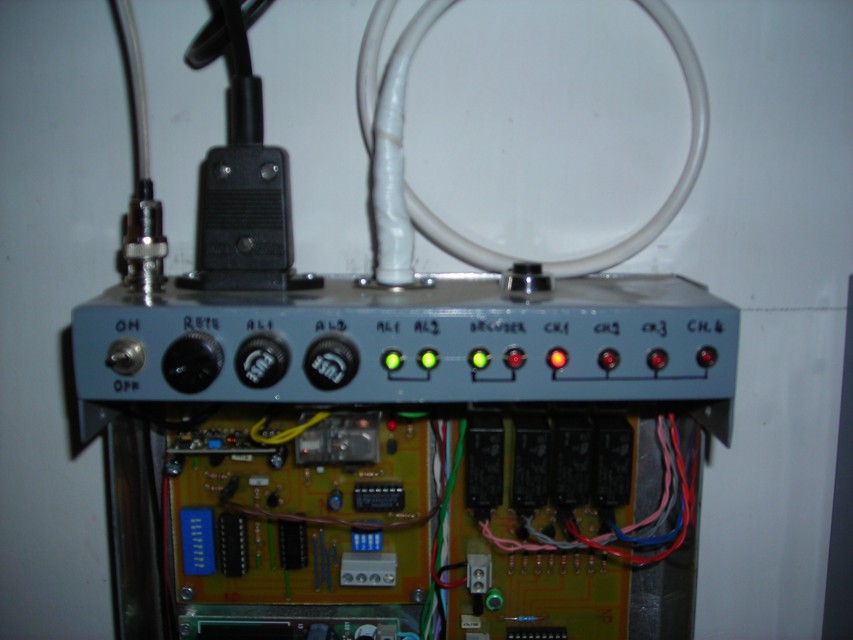

In alto , sopra i led ,si vede il pulsante per il comando manuale locale

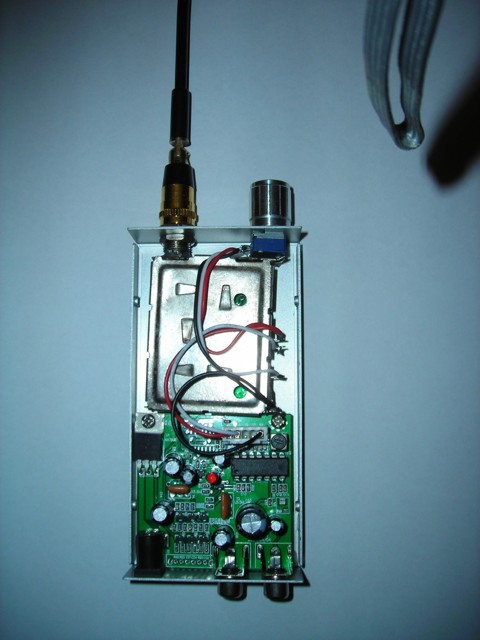

Interno ricevitore video

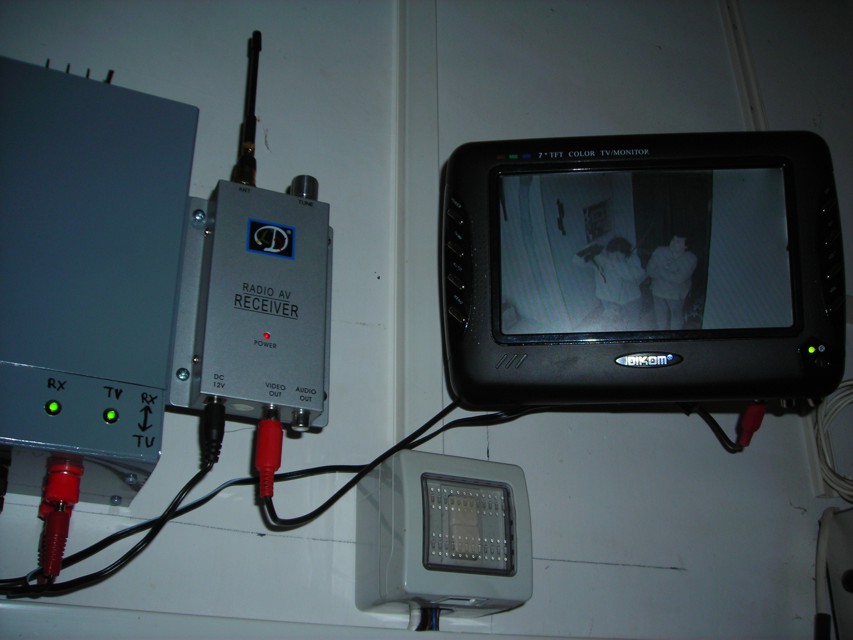

Ricevitore abbinato alla TV   LCD-TFT  7 pollici
