Scheda per PIC 16F84 e 16F628 per testare il software
In qualsiasi applicazione si fa uso di microprocessori programmati con software
secondo le esigenze. Prima di realizzare un piccolo progetto , preferisco scrivere
il programma , lo scrivo in basic, e testarlo.
Ho realizzato questa semplice scheda con varie funzioni.
Osservando lo schema elettrico ai piedini RA0, RA1, RA2, RA3 ho abbinato
i pulsanti P1, P2, P3, P4,
Ad esempio possiamo usare uno dei pulsanti per eccitare RL
premendo una seconda volta RL si diseccita.
Oppure premi uno dei pulsanti, RL si eccita e dopo un tempo stabilito
nel software RL si diseccita da solo.
Al piedino RB1 si ripete lo stesso circuito di RB0 e si usa P1 per un circuito e P2 per l'altro
Al piedino RB2 troviamo una lampadina a corrente continua ed un transistor
che fa da interruttore elettronico . Qui ad esempio usiamo P1 per accendere o spegnere
P2 P3 P4 per variare l'intensita' della luce.
Al piedino RB3 c'e' un circuito per pilotare un motore a C.A. 220 Volt e poter variare
la velocita' usando, ad esempio, il pulsante P1 per accendere e spegnere il motore,
P2 e P3 per aumentare e diminuire la velocita'.
Questo circuito l'ho usato nella mia caldaia biomasse per pilotare il motore
estrattore fumi e la ventola coclea ( pellet)
La scheda riportata sotto e realizzata per due motori a velocita' regolabile,
per poter avere una combustione ottimale. Fa uso di due opto isolatore MOC3052
e due triac BT137

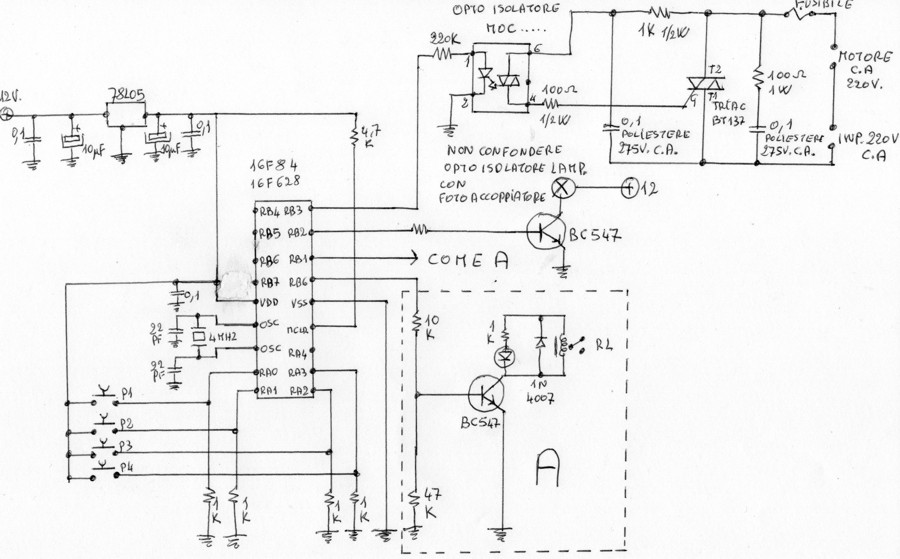

Schema elettrico scheda prova 16f84 - 16f62
Nota: RB6 va corretto in RB0 - La resistenza collegata al piedino 1 del moc e' da
220 ohm e non 220K

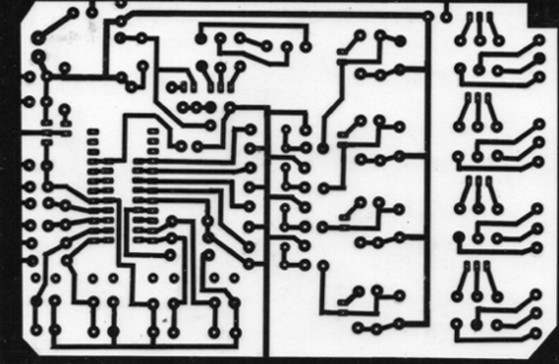

circuito stampato lato componenti scheda test

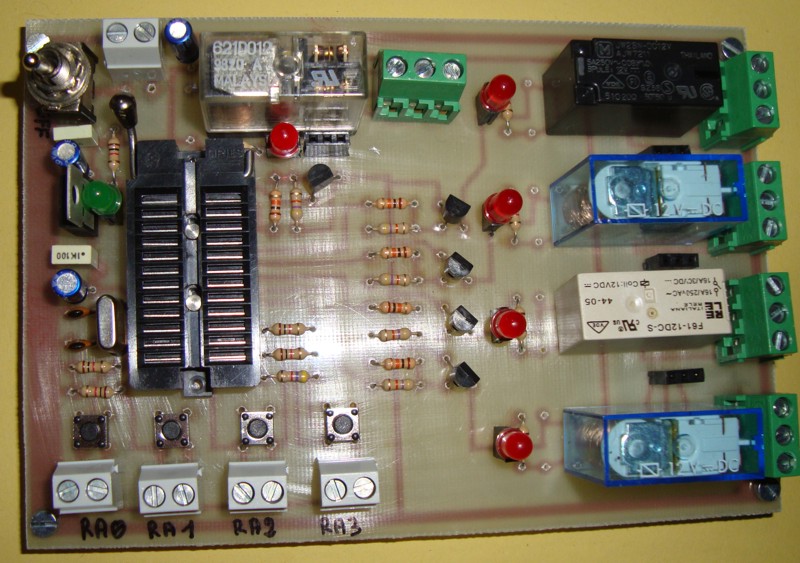

scheda per testare il software

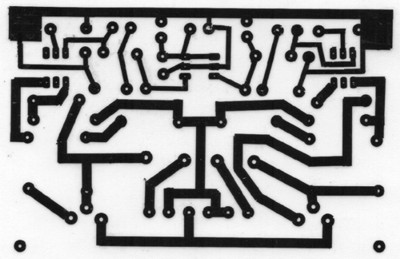

circuito stampato motori C.A. 220 Volt - lato componenti
Per i Motori a C.A. si fa uso del morsetto che si vede parzialmente dietro i due porta fusibili verticali

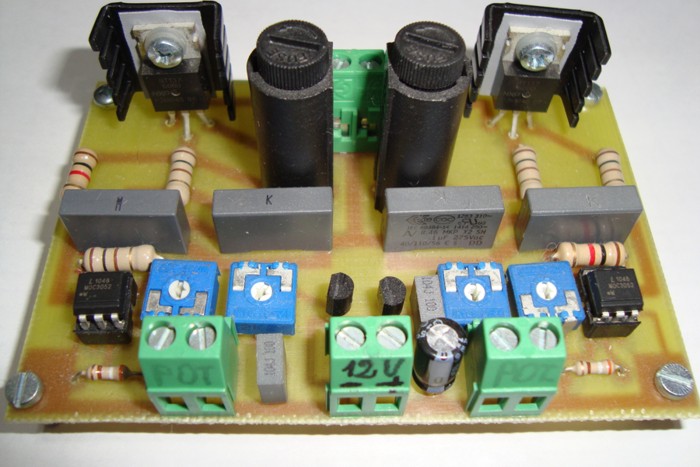

scheda per due motori C.A. 220 Volt
