Il rotore e' stato realizzato con circa l'80% di materiale di recupero.

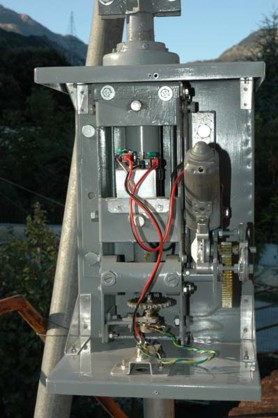

Foto panoramica della meccanica

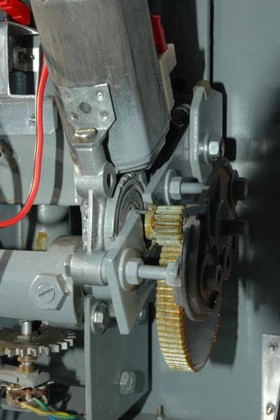

Particolare riduzione giri

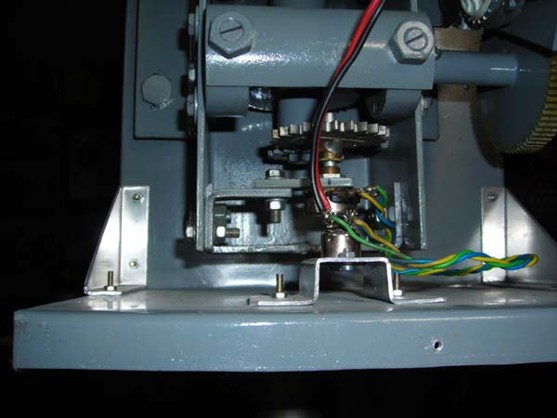

Ingraggi rapportati per adattare la rotazione di 270 del potenziometro

alla rotazione di 360 del rotore

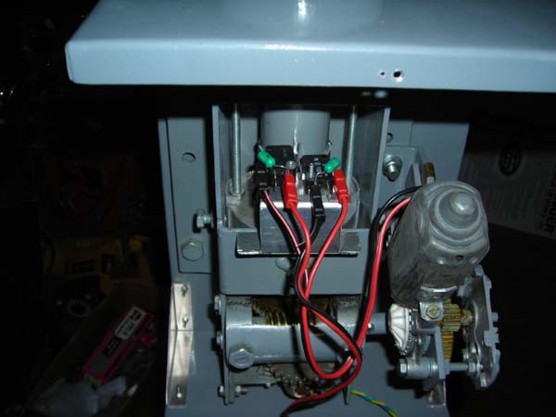

Dietro la protezione si puo notare la vite senza fine per ultriore riduzione giri.

Il rotore compie un giro in 1 minuto e dieci secondi.

Al disopra della vite senza fine sono presenti due fine corsa.

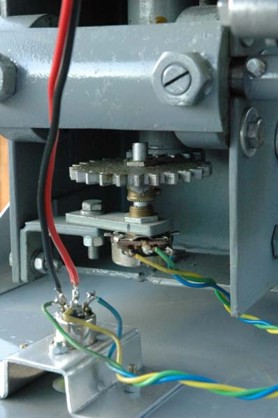

Ulteriore immagine ingraggi e potenziometro per la lettura dei gradi

sul displei del control box

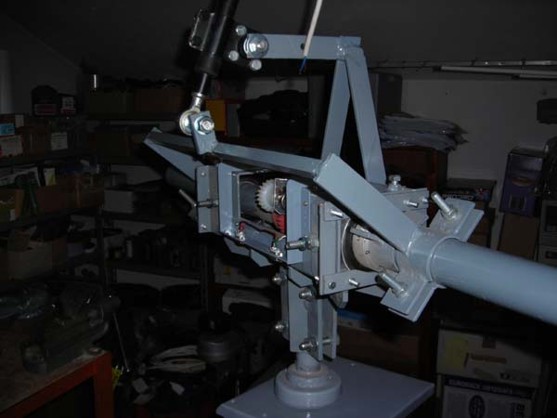

Meccanica per l'elevazione antenne in alto si vede , in parte , l'attuatore

usato come motore per alzare e abbassare le antenne

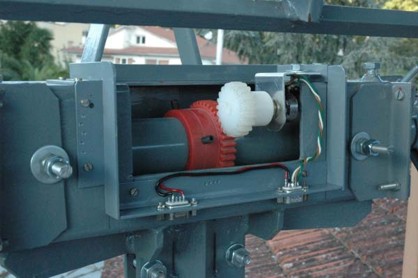

Anche qui sistema di ingranaggi per adattare la rotazione di 270

del potenziometro , ai 90 dell'elevazione .Gradi visibili sul display

del control box
