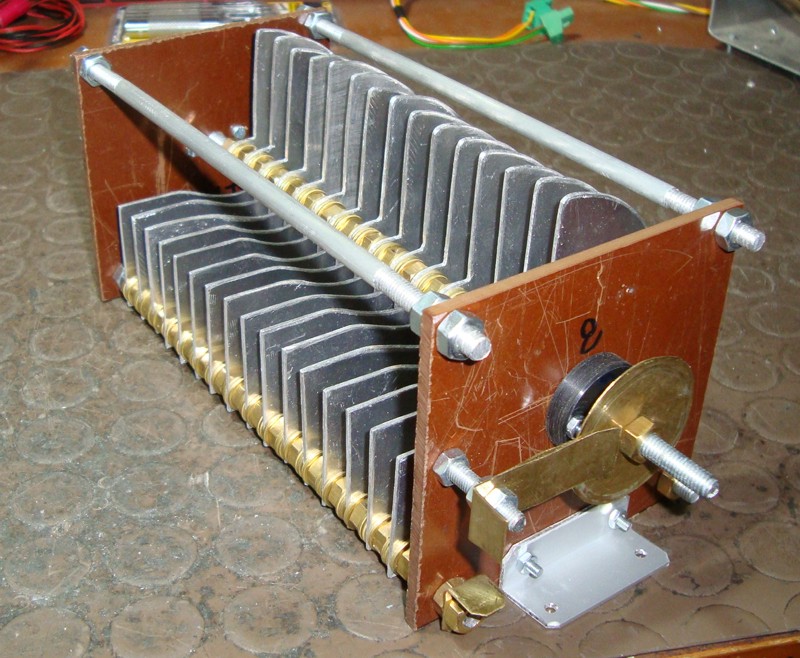

CONDENSATORE VARIABILE AD ARIA ,AUTO COSTRUITO , PER

LOOP MAGNETICA

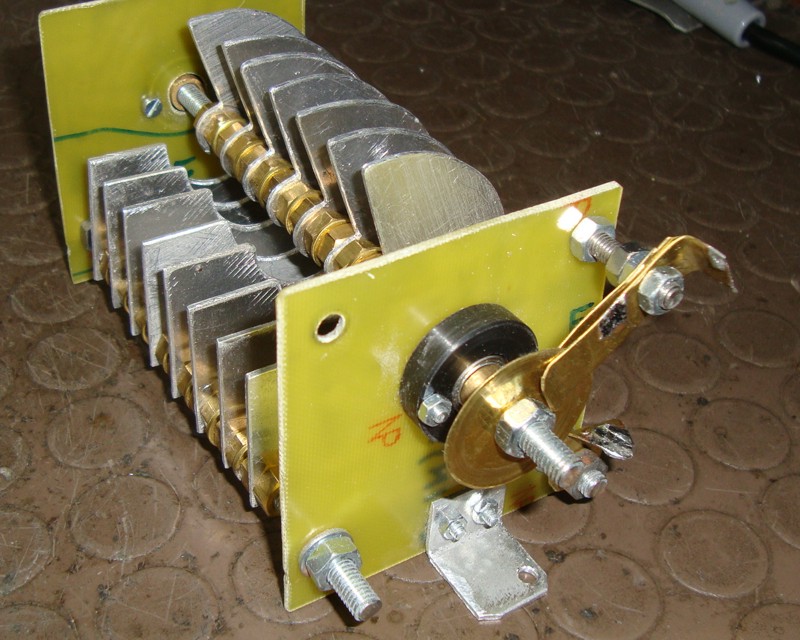

Non avendo un tornio , per realizzare distanziatori, ho usato dati e

rondelle di ottone. Riguardo le lamelle ho usato cesoie e lima

L'asse variabile ha una rotazione di 360 gradi su mini cuscinetti

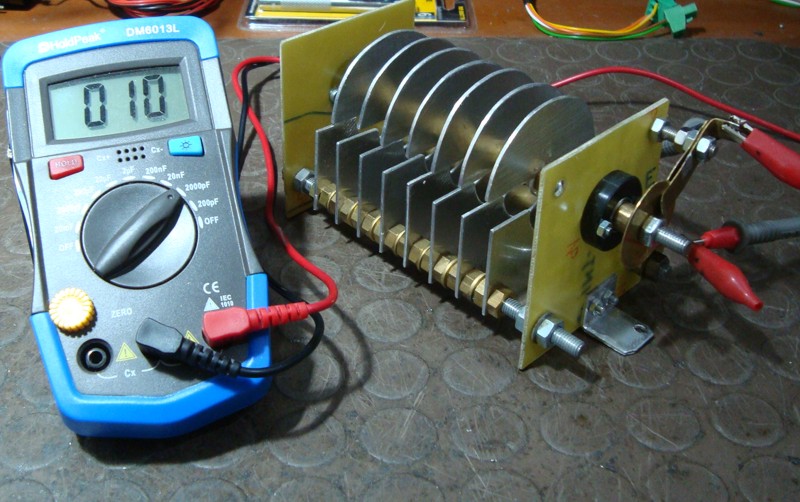

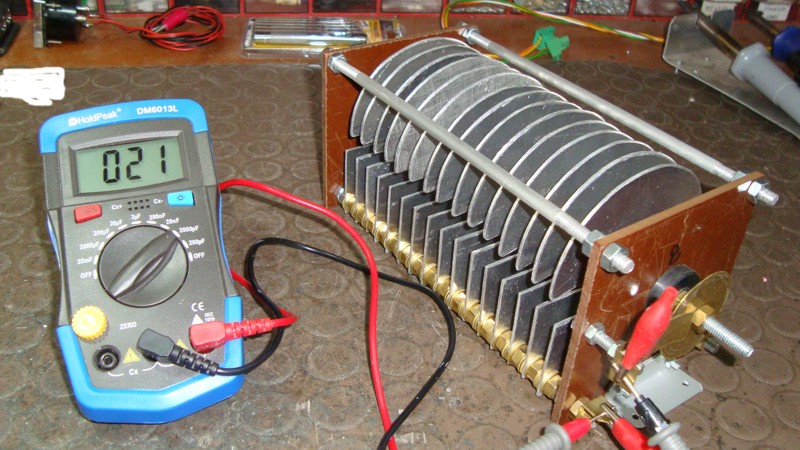

CAPACITA' MINIMA   ^

CAPACITA' MASSIMA  ^

ISOLAMENTO 10 kv - coste laterali in vetronite spessore 1,5 mm

DIMENSIONI  in cm. H 8 - L 7 - P 16

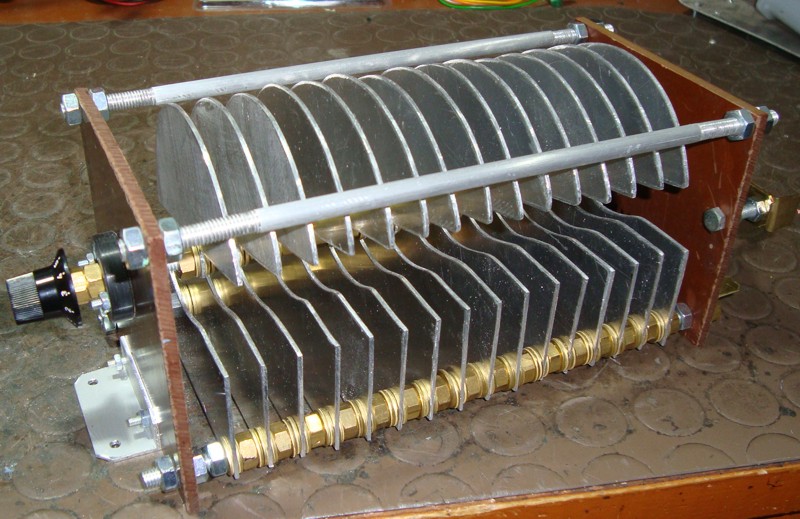

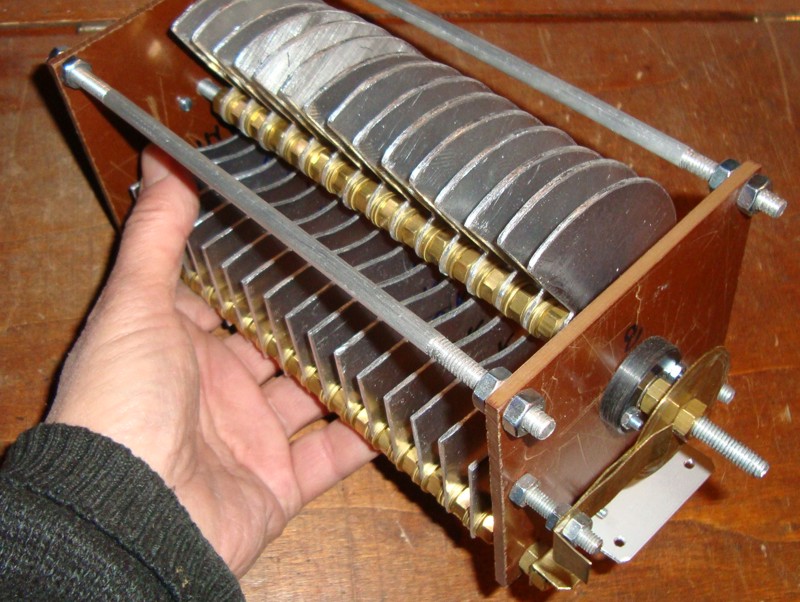

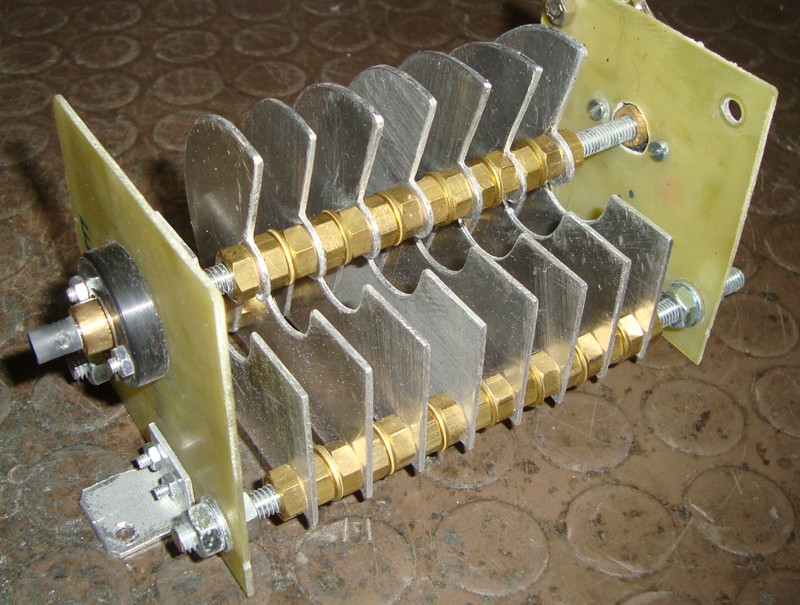

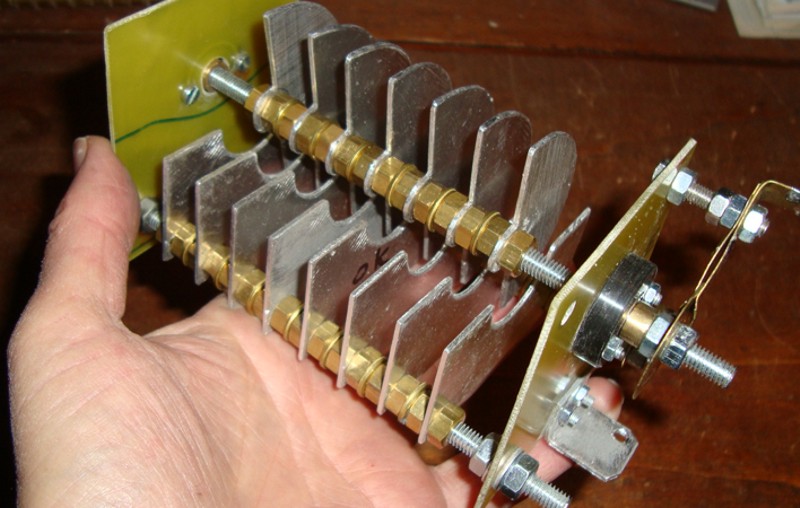

Condensatore per sintonia fine da accoppiare ad un condensatore

con capacita'  superiore

<<<<<<<<<<<<<<<<>>>>>>>>>>>>>>>

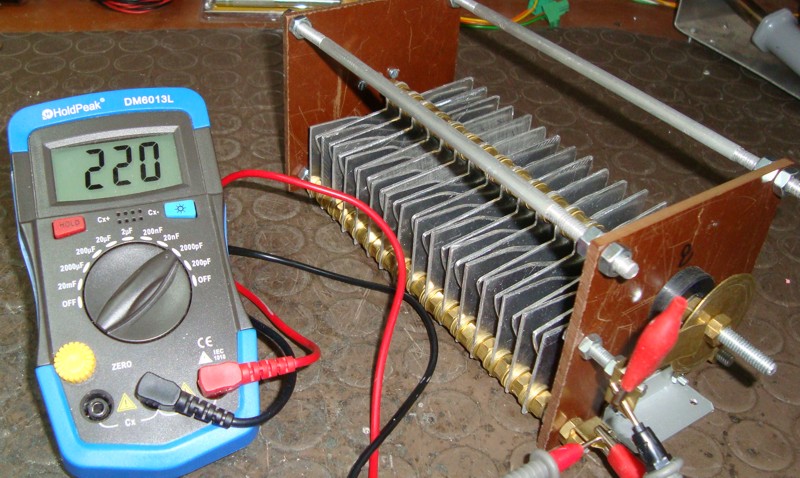

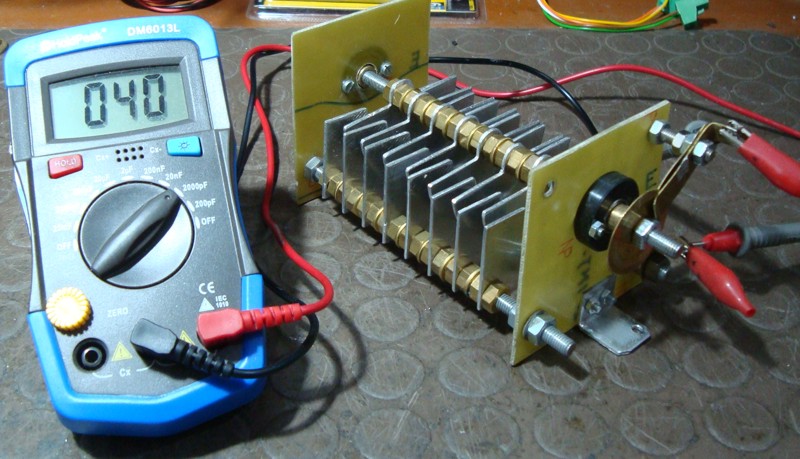

CAPACITA' MINIMA   ^

CAPACITA MASSIMA   ^

ISOLAMENTO 8 kv - coste laterali in bachelite spessore 4 mm

DIMENSIONI in cm. H 9,5 - L 10 - P 24

<<<<<<<<<<<<<<<<<<>>>>>>>>>>>>>>>

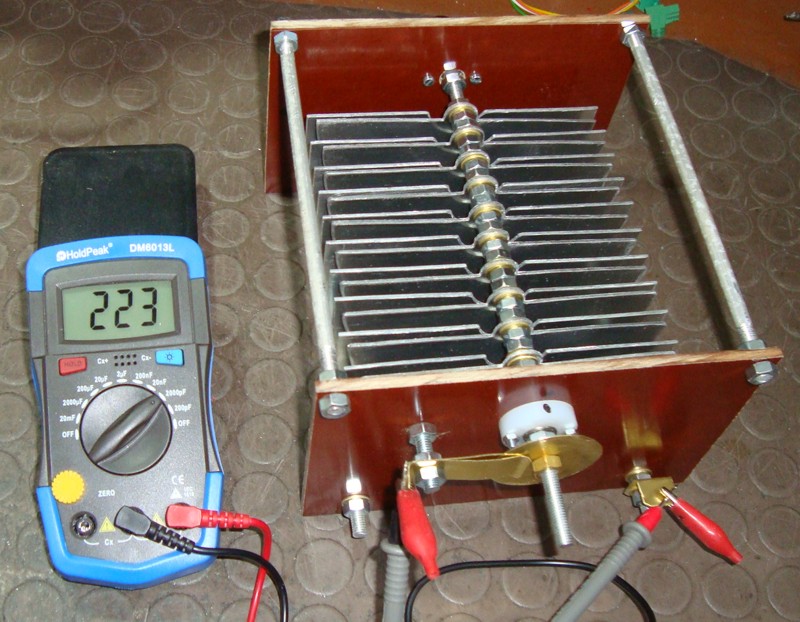

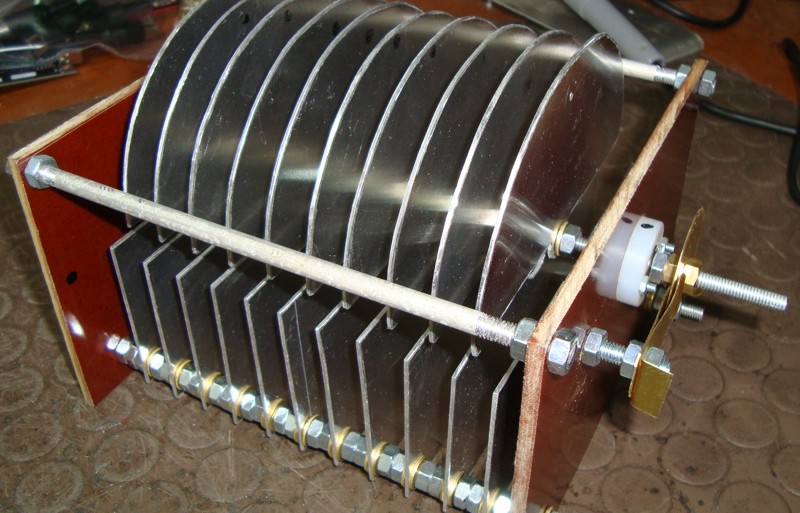

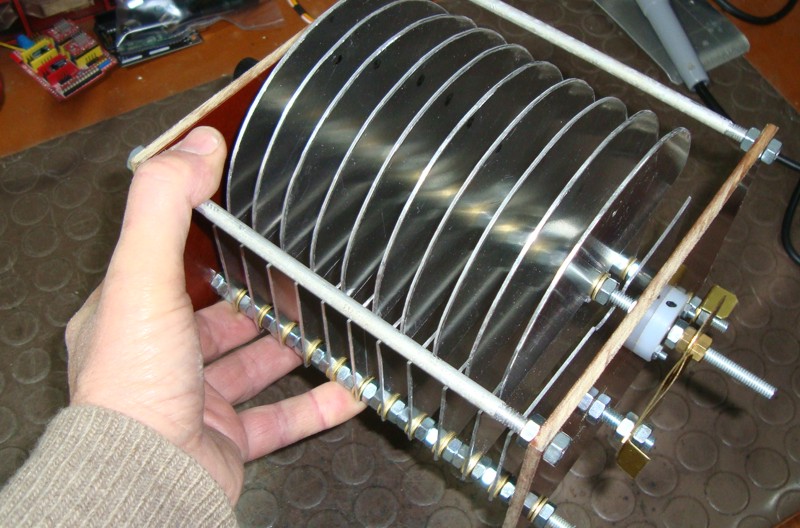

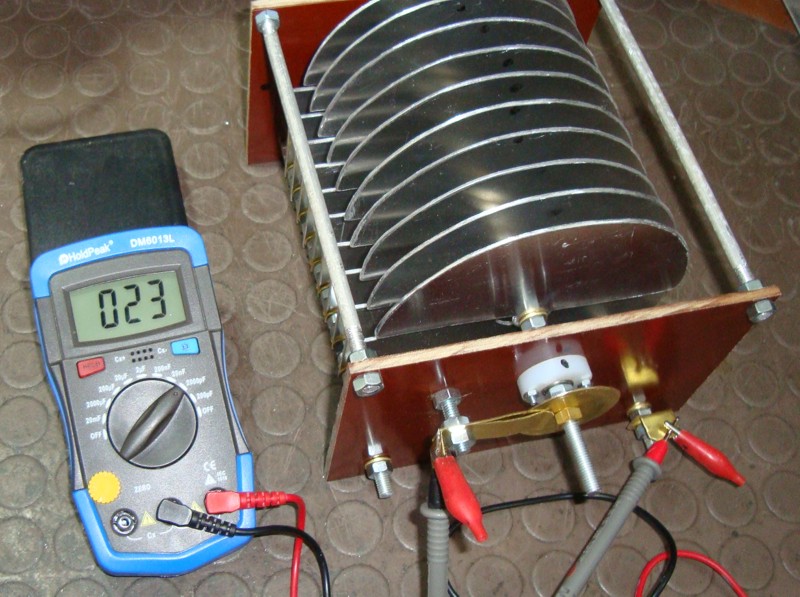

CAPACITA' MASSIMA   ^

CAPACITA' MINIMA  ^

DIMENSIONI in cm. H=11  L=17  P=20

ISOLAMENTO 10Kv - La capacita'  e' calcolata per la mia LOOP MAGNETICA del

diametrro di 3,5 metri. Il diametro del tubo di rame e' 12 mm.
