AUTOCOSTRUZIONE
CNC

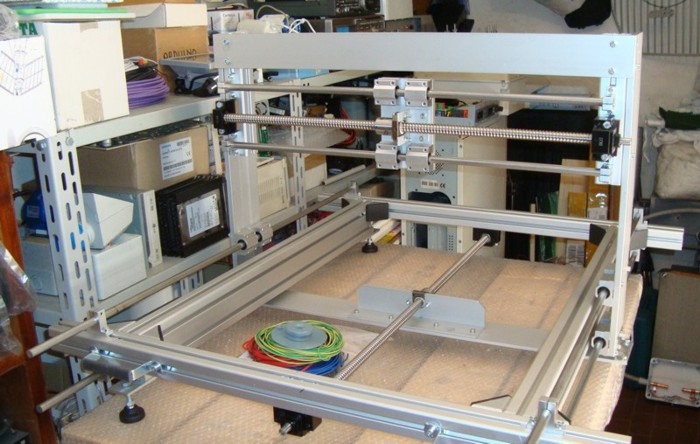

MACCHINA A CONTROLLO NUMERICO
Dimensione totale cm.100xcm.70
Dimensioni piano lavoro cm.80xcm.50
PARTE MECCANICA DA COMPLETARE

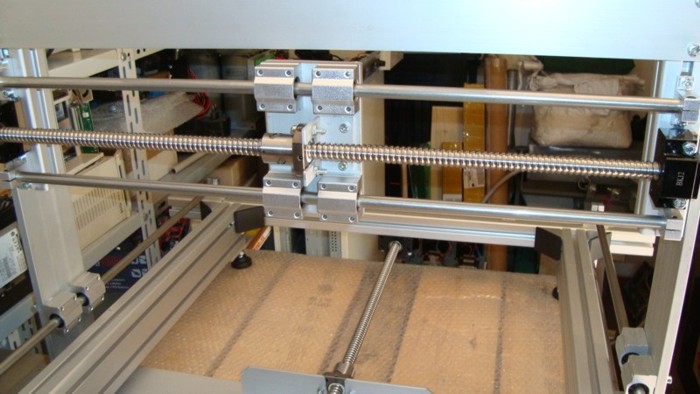

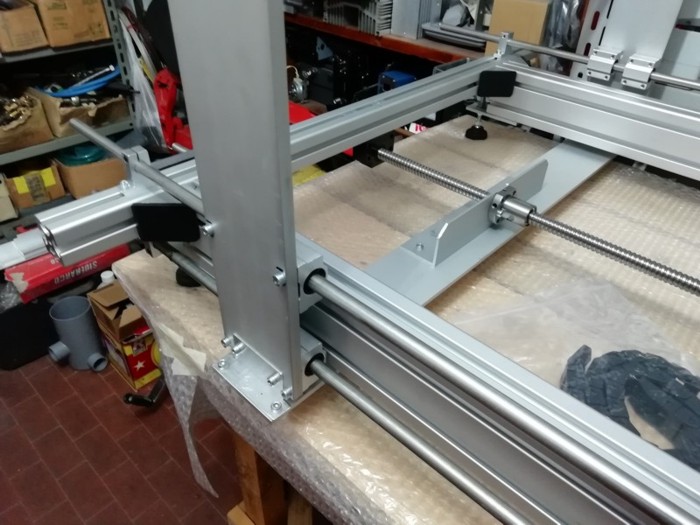

PARTICOLARE DELL'ASSE Y - Per la guida due barre
di acciao da 10 mm di diametro e 4 cuscinetti a scorrimento
lineare piu' la vite da 70 cm. per il movimento destra-sinistra
VITE DA 90 CM. PER SPOSTAMENTO AVANTI-INDIETRO ASSE X

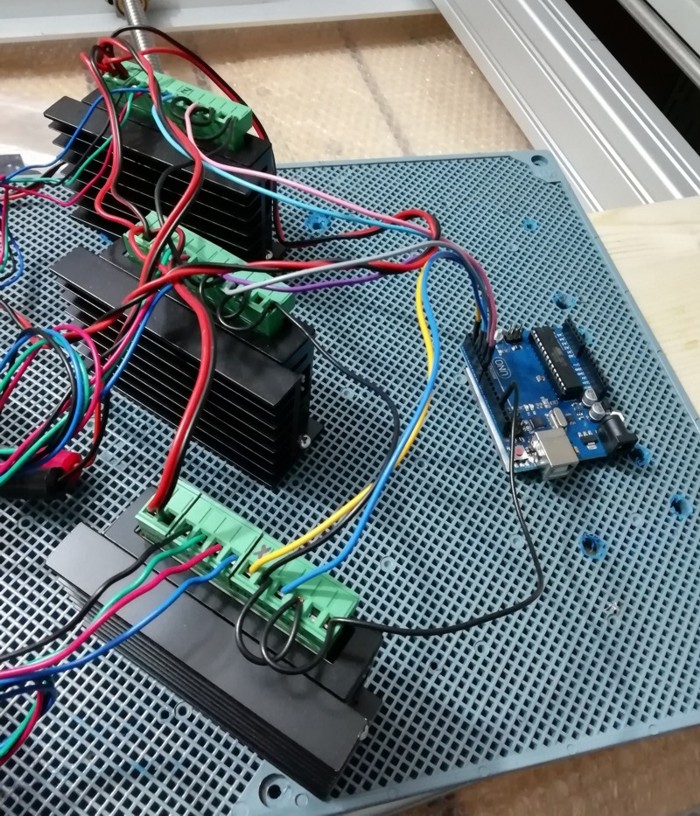

HARDWARE -- a destra e' visibile ARDUINO UNO
Nel microprocessore e' stato
programmato il firmware GRBL

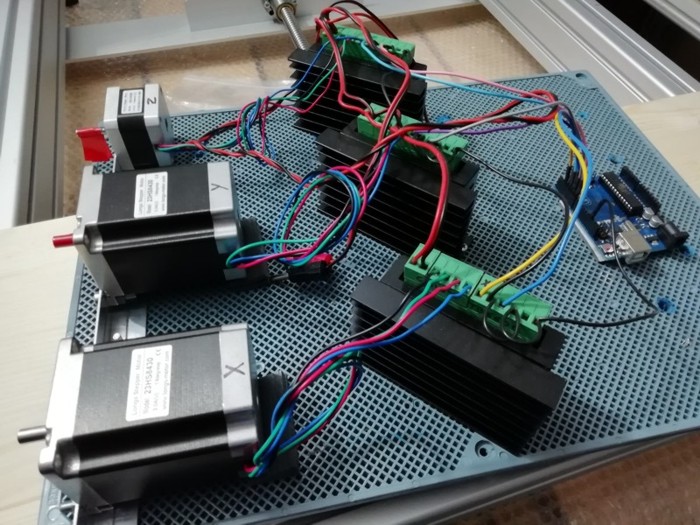

Assemblaggio provvisorio per il test

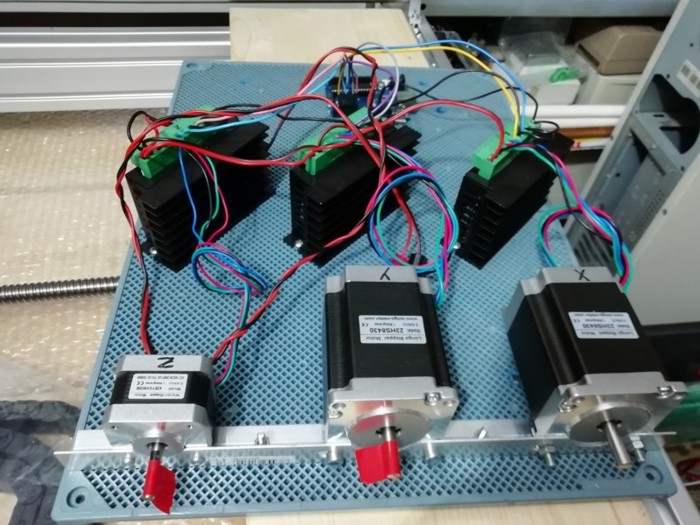

In prima fila motori passo-passo - asse x nema 23 - asse y nema 23 - asse z nema 17
I motori sono collegati ai rispettivi driver e tutti e tre collegati ad ARDUINO

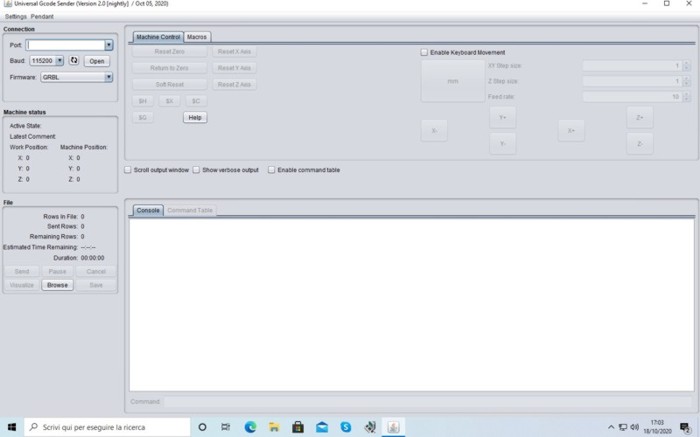

Il software UGS ( universal g-code sender ) si collega ad ARDUINO tramite USB
In seguito daro' un accenno per la configurazione del UGS e GRBL
( ci sono ottimi tutorial su YOUTUBE )

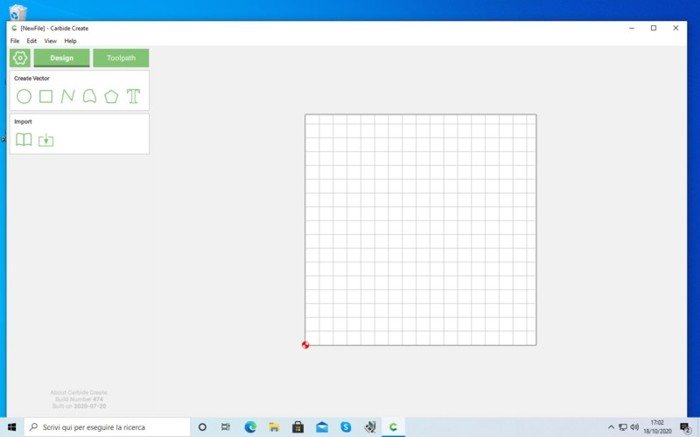

Questa immagine riguarda il software per realizzare i progetti da far eseguire alla
CNC
Il programma si chiama CARBIDE CREATE G-CODE
Tutti e due i software sono FREE
Con l'avanzamento della realizzazione saranno aggiunte altre foto
<<<<<<<<<<<<<<<<<<<<<>>>>>>>>>>>>>>>>>>>>
Perche' ho deciso di autocostruire la CNC

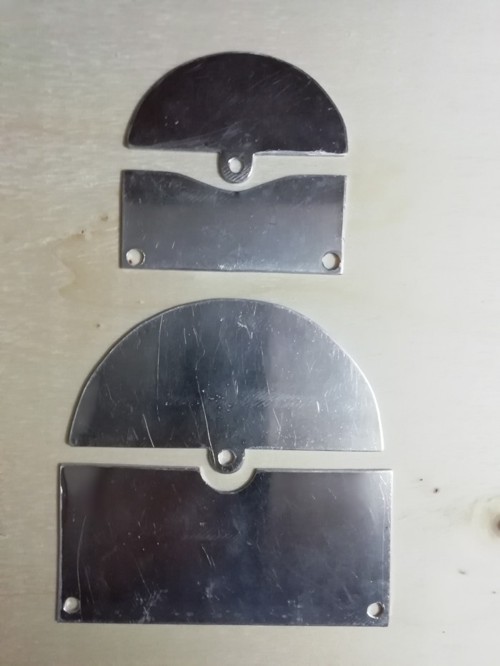

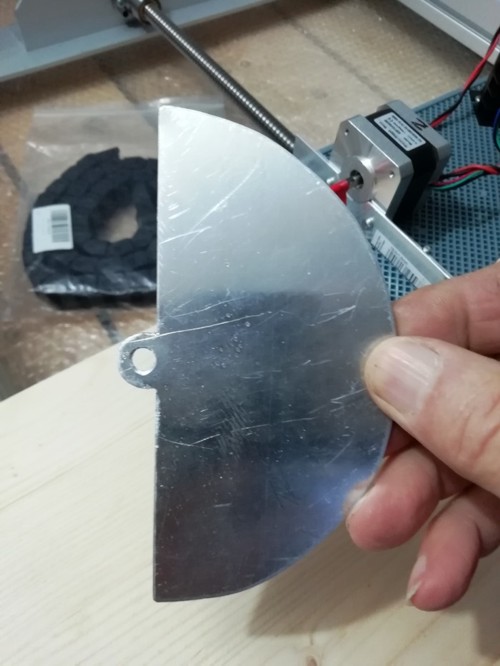

Per costruire i tre condensatori variabili e' stato necesario realizzare molti lamierini
come dalle foto di seguito

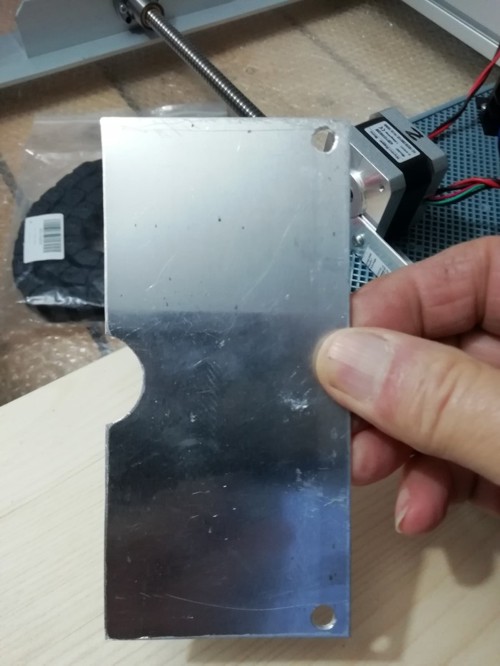

E' stato necessario disegnare tante lamierini occorrenti su una lamiera
di alluminio dello spessore di 1,5 mm.
Ritagliarli con una cesoia e con la lima eliminare sbavature ed
eccessi lasciato dalla cesioa . Il lavoro e' stato tanto ed ecco quindi
la decisione di costruirmi una CNC utile non solo per i lamierini per
condensatori ma anche per altri progetti
