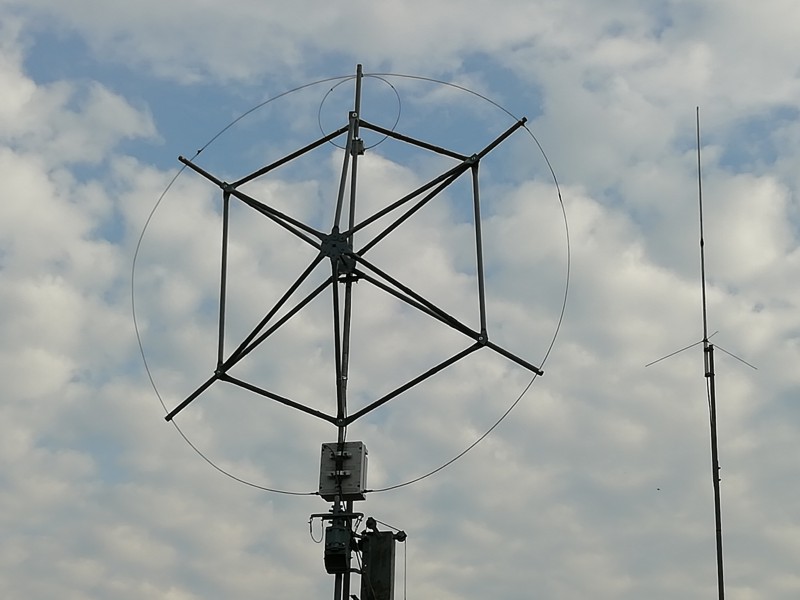

LOOP MAGNETICA 80 Metri
diametro 3,5 Metri
NON AVENDO SPAZIO PER STENDERE DIPOLI E FILARI HO REALIZZATO
L' ANTENNA LOOP MAGNETICA PER TESTARNE LE CARATTERISTICHE.
IL LOOP NELL'IMMAGINE NON E LA VERSIONE DEFINITIVA
MA LA VERSIONE TEST

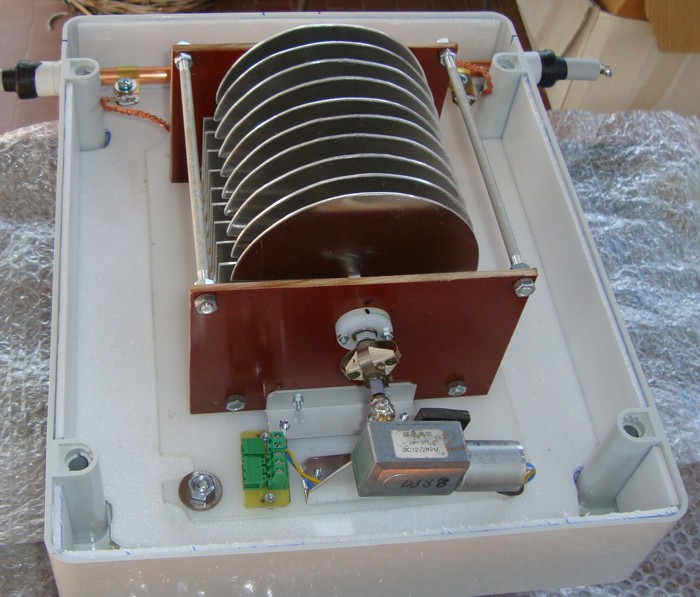

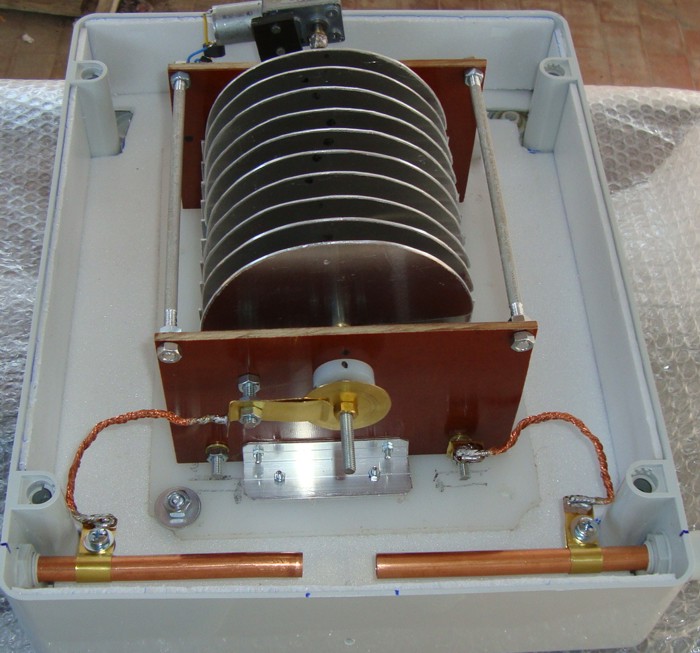

BOX ACCORDO LOOP ( cerchio grande )
IL BOX E' RIVESTITO CON POLISTIROLO PER EVITARE CONDENSA

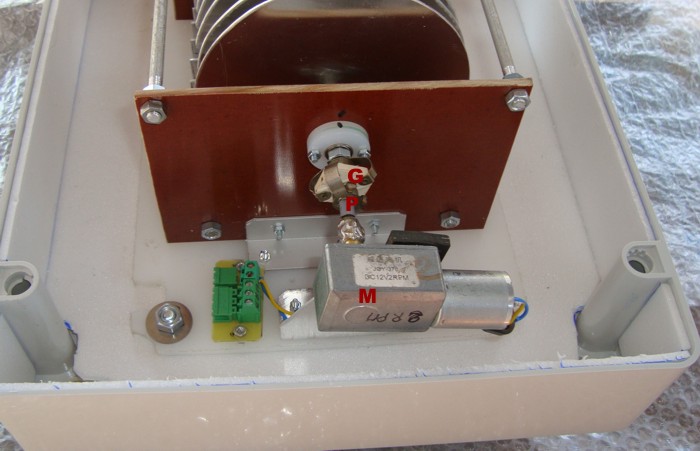

G=Giunto snodato P=Perno plastica isolaante
M=Motoriduttore 2 RPM al minuto a 12 volt - 1 RPM al minuto con 6 volt

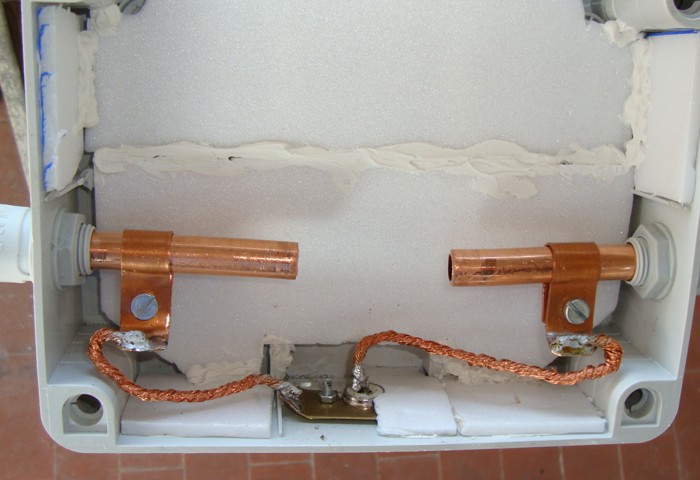

Box cerchio piccolo
NOTA - Il cerchio piccolo deve essere un quinto del cerchio grande. Differenza di qualche centimetro tra il
cerchio grande e il cerchio piccolo il LOOP non accorda. Per ovviare a piccole differenze usare i stub
nei box come foto, per corregge le misure spostare i morsetti . Una volta accordata su una frequenza
il loop si accorda su tutta la banda con SWR 1:1

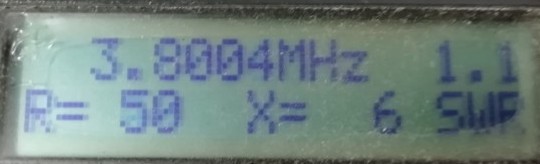

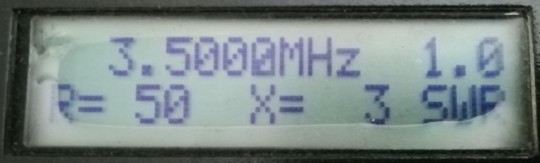

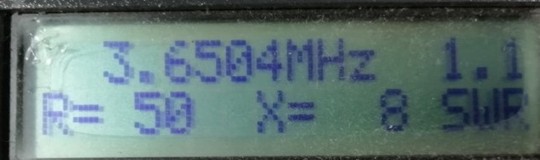

Lettura rilevata con MFJ 259B
